IPv6 6to4トンネルの構成・設定

Dynamips/Dynagenを使用して、IPv6 6to4トンネルを構成します。3つのIPv6サイトを作成し、これらのIPv6サイトをIPv4ネットワークで接続します。IPv6サイト間のルーティングにはデフォルトルートとRIPngを使用します。

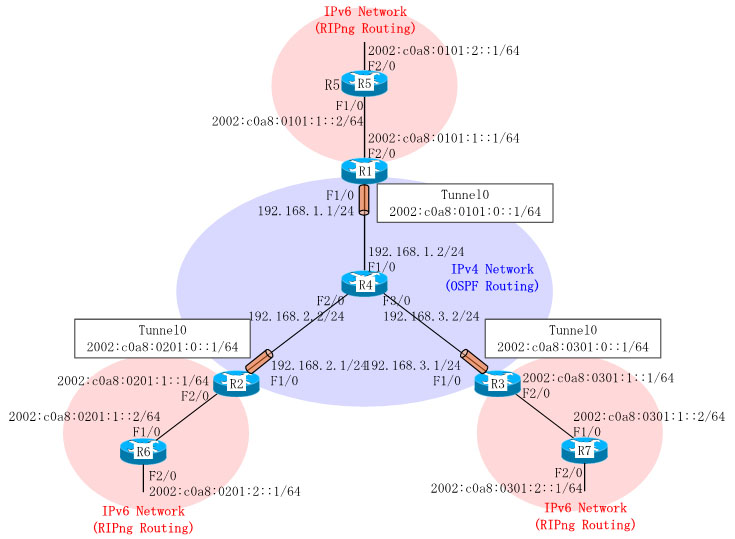

• IPv6 6to4 Tunnel Topology




• Configuration Settings Overview


  • 各IPv6サイトのIPv6ルーティング
    各IPv6サイトにおいて、デフォルトルートを6to4トンネルに向け、そのデフォルトルートをRIPngに再配送します。


  • R1, R2, R3 Static Routing Configuration
    ipv6 route 2002::/16 Tunnel0


  • R1, R2, R3 RIPng Routing Configuration
    ipv6 router rip RIPngRouting
    redistribute static






• Dynagen Config File / Router Config

  (1) Dynagen .net file

  (2) R1

  (3) R2

  (4) R3

  (5) R4

  (6) R5

  (7) R6

  (8) R7


• show command

  R5 :
    ping 2002:c0a8:0201:2::1
    ping 2002:c0a8:0301::1
    sh ipv6 route
  R6 :
    sh ipv6 route
  R7 :
    sh ipv6 route

  (1) R5

  (2) R6

  (3) R7
